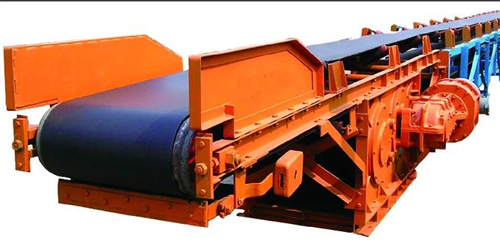

傳輸帶
信息來源：匿名 點擊量：1110 發表日期：2014-03-24
產品用途： 固定帶式輸送機是通用型系列產品，是以各種不同結構的輸送帶作為拽引力構件的連續輸送設備，可廣泛應用于煤炭、冶金、礦山、港口、輕工、化工、石油及機械等行業，輸送各種散狀的不規則形狀的煤或矸石。型號如下：DTL100/80/2×125、DTL140/150/2×132、DTL140/150/75、DTL80/10/55S、DTL120/90/2×132S、DTL140/120/2×132S、DTL100/90/2×110S、DTL100/90/2×185S、DTL120/100/2×132X。 DSJ系列可伸縮帶式輸送機主要用于綜合機械化采煤工作面的順槽運輸，也可用于一般采煤工作面的順槽運輸和巷道掘進運輸系統。用于順槽運輸時，尾端配刮板轉載機與工作面運輸機相接；用于巷道掘進運輸時，尾端配皮帶轉載機與掘進機相接。 性能特點： 1、除轉載機與機尾有一搭接長度可供工作面快速推進外，通過收放膠帶裝置和貯帶裝置也可使機身 得到伸長或縮短，從而能較有效地提高順槽運輸能力，加快回采和掘進進度。 2、非固定部分機身，采用無螺栓連接的快速可拆支架，結構簡單，拆裝方便，勞動強度低，作業時間短。 3、設置在機頭的膠帶張緊裝置采用電動絞車拖動。 4、全機所用的槽形托輥、平托輥、改向滾筒（機頭卸載滾筒除外）尺寸統一，可通用互換。 5、傳動滾筒外層包膠、磨擦系數大、初張力小。 6、中間可拆支架既能落地，又能懸掛，對順槽巷道底板適應性強。 基本參數： 表格一
產品參數 | DSJ65/10/40 | DSJ80/40 /2×40 | DSJ1000/63 /2×75 | DSJ65/30 /2×40 | 輸 送 量 | 噸/小時 | 100 | 400 | 630 | 300 | 帶 寬 | 米 | 650 | 800 | 1000 | 650 | 膠帶速度 | 米/秒 | 1.6 | 2 | 1.9 | 2 | 儲藏膠帶長度 | 米 | 100 | 50 | 50 | 100 | 與轉載機搭接最大長度 | 米 | 14.5 | 12 | 12 | 12 | 傳動輥筒直徑 | 毫米 | Φ500 | Φ500 | Φ630 | Φ500 | 托輥直徑 | 毫米 | Φ89 | Φ108 | Φ108 | Φ89 | 主電機 | 型 號 | . | DSB40-4 | DSB40-4 | DSB75-4 | DSB40-4 | 功 率 | 千瓦 | 40 | 2×40 | 2×75 | 2×40 | 張緊絞車 | 電動機型號 | . | DSB4-4 | DSB4-4 | DSB4-4 | DSB4-4 | 張緊絞車 | 功率 | 4 | 4 | 4 | 4 | 繩 速 | 米/分 | 4.77-7.67 | 4.77-7.67 | 4.77-7.67 | 4.77-7.67 | 最大牽引力 | 千牛 | 3 | 3 | 3 | 3 | 收放膠帶裝置(可不裝) | 電動機型號 | . | DSB4-4 | DSB4-4 | DSB4-4 | DSB4-4 | 功 率 | 千瓦 | 4 | 4 | 4 | 4 | 卷筒轉速 | 米/分 | 11.7 | 11.7 | 11.7 | 11.7 |
表格二
| DTL80/40/2×40 | DTL100/63/2×75 | 輸 送 量 | 噸/小時 | 400 | 630 | 帶 寬 | 毫米 | 800 | 1000 | 膠帶速度 | 米/秒 | 2 | 1.9 | 傳動輥筒直徑 | 毫米 | Φ500 | Φ630 | 托輥直徑 | 毫米 | Φ108 | Φ108 | 膠帶規格 | 毫米 | 800S | 1000S | 主電機 | 型 號 | . | DSB40-4 | DSB75-4 |
| 功 率 | 千瓦 | 2×40 | 2×75 | 外形尺寸(長*寬*高) | 機頭傳動部 | 毫米 | 4000×1961×1443 | 4765×2266×1615 |
| 機 尾 | 毫米 | 3900×1200×655 | 3982×1456×686 |
|
