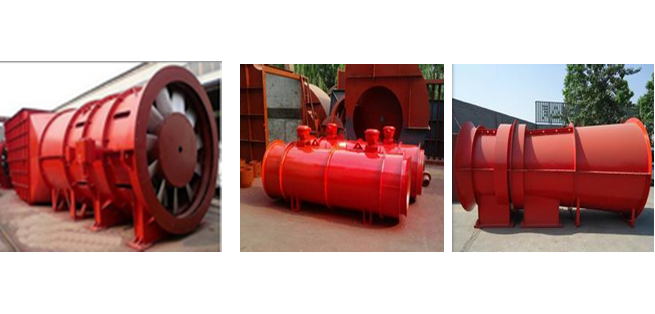

FBCDZ系列礦用風機
信息來源：匿名 點擊量：1819 發表日期：2014-03-24
FBCDZ系列 產品特點：
1、對旋式結構，可以省去中導葉并減少中導葉的損失； 2、電機與葉輪直聯，避免了傳動裝置損壞事故，消除了傳動裝置的能量損耗； 3、風機最高裝置靜壓效率可達86%以上，高效區寬廣，確保三個開采階段主扇效率均為75%以上； 4、風機可反轉反風，風量可達60%，不必另設反風道，節約基建投資且反風速度快； 5、葉片安裝角的可調整，采用特殊設計，性能曲線無駝峰，在任何網絡阻力的情況下，均能穩定運行。
基本規格： 系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 | FBCDZ-4- 1450r/min | 12 | 6.9～17.5 | 990～2860 | 2×45 | YBF2-225M-4 | 7.4～18.7 | 1130～3270 | 2×55 | YBF2-250M-4 | 13 | 8.8～22.2 | 1160～3360 | 2×75 | YBF2-280S-4 | 9.4～23.8 | 1330～3840 | 2×90 | YBF2-280M-4 | FBCDZ-6- 980r/min | 12 | 6.3～24.2 | 450～1414 | 2×15 | YBF2-180L-6 | 6.5～26.0 | 515～1625 | 2×18.5 | YBF2-200L1-6 | 6.8～27.5 | 580～1825 | 2×22 | YBF2-200L2-6 | 7.2～30.5 | 674～2121 | 2×30 | YBF2-225M-6 | 7.4～32.8 | 775～2440 | 2×37 | YBF2-250M-6 | 13 | 9.4～33.7 | 605～1754 | 2×30 | YBF2-225M-6 | 8.1～38.5 | 792～2490 | 2×45 | YBF2-280S-6 | 14 | 11.8～29.8 | 701～2034 | 2×45 | YBF2-280S-6 | 10.1～31.7 | 918～2888 | 2×55 | YBF2-280M-6 | 15 | 14.5～36.6 | 805～2335 | 2×55 | YBF2-280M-6 | 12.4～39.0 | 1054～3315 | 2×75 | YBF2-315S-6 | 16 | 17.6～44.4 | 916～2656 | 2×75 | YBF2-315S-6 | 15.0～47.3 | 1199～3772 | 2×110 | YBF2-315L1-6 | 17 | 21.1～53.3 | 1035～2999 | 2×90 | YBF2-315M-6 | 18.0～56.8 | 1353～4258 | 2×132 | YBF2-315M2-6 | 18 | 25.0～63.3 | 1160～3362 | 2×132 | YBF2-315L2-6 | 21.4～67.4 | 1517～4774 | 2×185 | YBF2-355M2-6 | 19 | 29.4～74.4 | 1292～3746 | 2×160 | YBF2-355M1-6 | 25.1～79.3 | 1690～5319 | 2×220 | YBF2-355L1-6 | 20 | 34.3～86.8 | 1432～4150 | 2×220 | YBF2-355L1-6 | 29.3～92.5 | 1873～5893 | 2×250 | YBF2-355L2-6 | 21 | 39.7～100.5 | 1579～4576 | 2×280 | YBF2-450S2-6 | 33.9～107.0 | 2065～6497 | 2×355 | YBF2-450M1-6 | 22 | 85～145 | 3690～1490 | 2×220 | YBF2-355L1-6 | 89.0～150 | 4020～1620 | 2×250 | YBF450S1-6 | 90.0～155 | 4330～1750 | 2×280 | YBF450S2-6 | 96.0～165 | 4690～1890 | 2×315 | YBF450S3-6 | 100.0～170 | 5080～2050 | 2×355 | YBF450M1-6 | 105.0～180 | 5500～2220 | 2×400 | YBF450M2-6 | FBCDZ-8- 740r/min | 17 | 13.6～42.9 | 772～2428 | 2×55 | YBF2-315S-8 | 18 | 18.9～47.8 | 661～1917 | 2×55 | YBF2-315S-8 | 16.1～50.9 | 865～2722 | 2×75 | YBF2-315M-8 | 19 | 22.2～56.2 | 737～2136 | 2×75 | YBF2-315M-8 | 19.0～60.0 | 964～3033 | 2×110 | YBF2-315L2-8 | 20 | 25.9～65.5 | 816～2367 | 2×90 | YBF2-315L1-8 | 22.1～69.8 | 1068～3360 | 2×132 | YBF2-355M1-8 | 21 | 30.0～75.9 | 900～2609 | 2×132 | YBF2-355M1-8 | 25.6～80.8 | 1177～3705 | 2×160 | YBF2-355M2-8 |
系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 | FBCDZ-8- 740r/min | 22 | 30.5～79.0 | 780～2240 | 2×110 | YBF2-315L-8 | 32.5～82.0 | 870～2518 | 2×132 | YBF2-355S-8 | 34.5～87.2 | 1000～2870 | 2×160 | YBF2-355M-8 | 29.0～91.0 | 1225～3860 | 2×185 | YBF2-355L1-8 | 29.5～92.9 | 1292～4066 | 2×200 | YBF2-355L-8 | 23 | 39.4～99.7 | 1080～3130 | 2×185 | YBF2-355L1-8 | 33.7～106.2 | 1412～4444 | 2×250 | YBF2-450S3-8 | 24 | 44.8～113.2 | 1176～3408 | 2×220 | YBF2-355L3-8 | 38.2～120.7 | 1538～4839 | 2×315 | YBF2-450M2-8 | 25 | 50.6～128.0 | 1276～3698 | 2×280 | YBF2-450M1-8 | 43.2～136.4 | 1669～5250 | 2×315 | YBF2-450M2-8 | 26 | 56.9～144.0 | 1380～3999 | 2×355 | YBF2-560S2-8 | 48.6～153.4 | 1805～5679 | 2×450 | YBF2-560M2-8 | 27 | 63.7～161.0 | 1488～4313 | 2×355 | YBF2-560S2-8 | 54.4～171.8 | 1946～6124 | 2×450 | YBF2-560M2-8 | 28 | 71.1～179.8 | 1600～4638 | 2×450 | YBF2-560M2-8 | 60.7～191.6 | 2093～6586 | 2×710 | YBF2-630M2-8 | FBCDZ-10- 590r/min | 20 | 17.6～55.7 | 679～2136 | 2×75 | YBF2-315L-10 | 21 | 23.9～60.5 | 572～1659 | 2×75 | YBF2-315L-10 | 20.4～64.4 | 748～2355 | 2×90 | YBF2-355M1-10 | 22 | 27.5～69.5 | 628～1820 | 2×75 | YBF2-315L-10 | 22.0～69.3 | 720～2260 | 2×90 | YBF2-355S-10 | 23.5～74.1 | 821～2590 | 2×110 | YBF2-355M-10 | 23 | 31.4～79.5 | 686～1990 | 2×90 | YBF2-355S2-10 | 26.8～84.7 | 898～2825 | 2×132 | YBF2-355L1-10 | 24 | 35.7～90.3 | 747～2166 | 2×110 | YBF2-355M1-10 | 30.5～96.2 | 978～3076 | 2×160 | YBF2-355L2-10 | 25 | 40.3～102.1 | 811～2351 | 2×160 | YBF2-355L-10 | 34.5～108.7 | 1061～3338 | 2×185 | YBF2-450L3-10 | 26 | 45.4～114.8 | 877～2542 | 2×185 | YBF2-450S2-10 | 38.8～122.3 | 1147～3610 | 2×250 | YBF2-450M2-10 | 27 | 50.8～128.6 | 946～2742 | 2×200 | YBF2-450S3-10 | 43.4～137.0 | 1237～3893 | 2×250 | YBF2-450M2-10 | 28 | 56.7～143.4 | 1017～2949 | 2×250 | YBF2-450M2-10 | 48.4～152.8 | 1331～4187 | 2×315 | YBF2-560M1-10 | 29 | 63.0～159.3 | 1091～3163 | 2×250 | YBF2-560S1-10 | 53.8～169.7 | 1427～4491 | 2×355 | YBF2-560M2-10 | 30 | 69.7～176.4 | 1168～3385 | 2×315 | YBF2-560M1-10 | 59.5～187.9 | 1527～4806 | 2×450 | YBF2-630S2-10 | 32 | 84.6～214.0 | 1329～3851 | 2×450 | YBF2-630S2-10 | 72.3～228.0 | 1738～5468 | 2×560 | YBF2-630M2-10 | 34 | 101.5～256.7 | 1500～4348 | 2×560 | YBF2-630M2-10 | 86.7～273.4 | 1962～6173 | 2×800 | YBF2-710M1-10 | 36 | 120.4～304.7 | 1682～4874 | 2×710 | YBF2-710S2-10 | 102.9～324.7 | 2199～6921 | 2×1000 | YBF2-800-10 |
系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 | FBCDZ-12- 490r/min | 24 | 25.3～79.9 | 674～2122 | 2×110 | YBF2-450S3-12 | 25 | 33.5～84.8 | 559～1621 | 2×110 | YBF2-450S3-12 | 28.6～90.3 | 732～2302 | 2×110 | YBF2-450S3-12 | 26 | 37.7～95.3 | 605～1754 | 2×110 | YBF2-450S3-12 | 32.2～101.6 | 791～2490 | 2×132 | YBF2-450M1-12 | 27 | 42.2～106.8 | 652～1891 | 2×132 | YBF2-450M1-12 | 36.1～113.8 | 853～2685 | 2×160 | YBF2-450M2-12 | 28 | 47.1～119.1 | 702～2034 | 2×160 | YBF2-450M2-12 | 40.2～126.9 | 918～2888 | 2×200 | YBF2-560M1-12 | 29 | 52.3～132.3 | 753～2182 | 2×160 | YBF2-450M2-12 | 44.7～140.9 | 985～3098 | 2×200 | YBF2-560M1-12 | 30 | 57.9～146.5 | 806～2335 | 2×200 | YBF2-560M1-12 | 49.5～156.0 | 1054～3315 | 2×250 | YBF2-630S1-12 | 32 | 70.3～177.7 | 916～2656 | 2×250 | YBF2-630S3-12 | 60.0～189.4 | 1199～3772 | 2×355 | YBF2-630M2-12 | 34 | 84.3～213.2 | 1035～2999 | 2×315 | YBF2-630M1-12 | 72.0～227.1 | 1353～4258 | 2×450 | YBF2-710S2-12 | 36 | 100.0～253.1 | 1160～3362 | 2×450 | YBF2-710S2-12 | 85.5～269.6 | 1517～4774 | 2×560 | YBF2-710M2-12 | 38 | 117.6～297.6 | 1292～3746 | 2×560 | YBF2-710M2-12 | 100.5～317.1 | 1690～5319 | 2×800 | YBF2-800-12 | 40 | 137.2～347.2 | 1432～4150 | 2×710 | YBF2-800-12 | 171.2～370.0 | 1873～5893 | 2×1000 | YBF2-1000-12 | 42 | 158.8～401.9 | 1579～4576 | 2×1000 | YBF2-1000-12 |
|
