250旋挖鉆
信息來源：匿名 點擊量：1017 發表日期：2014-03-24

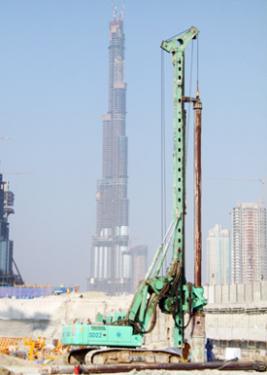

 旋挖鉆機是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等土層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用，旋挖鉆機的額定功率一般為125～450kW，動力輸出扭矩為120～400kN·m，最大成孔直徑可達1.5～4m，最大成孔深度為60～90m，可以滿足各類大型基礎施工的要求。 性能參數： 系列多功能鉆機融合了現代液壓樁工機械新技術和新工藝,主要性能參數達到了國際同類產品先進水平，關鍵零部件采用國際品牌產品。整機操作輕便靈活，作業效率高。廣泛應用于高層建筑、橋梁工程、水利建設等地基基礎工程施工。是大口徑樁基礎工程施工的理想設備。 > 底盤：采用特制的專用可擴展底盤，機動性強，提高整機的穩定性
> 動力配置：采用Cummins系列渦輪增壓中冷發動機，可靠性好
> 電控部分：采用派芬自動控制公司自動及手動調平系統
> 液壓系統：整機采用全液壓傳動系統，實現全功率負載適時控制
> 結構部分：采用三段式可折疊桅桿，可降低運輸狀態高度
> 鉆桿：具有摩阻式和自鎖式伸縮式鉆桿供選擇
> 鉆頭：可配套短螺旋鉆頭、普通鉆頭、撈沙鉆頭等 產品參數： 主機型號 | 250 | 鉆塔 | 鉆塔有效高度 | 23000 | 主機重量（不含鉆具）(t) | 67 | 油缸加壓系統 | 加減壓油缸行程 | 5700 | 油缸加壓力(kN) | 250 | 油缸起拔力(kN) | 250 | 主卷揚機 | 單繩拉力(kN) | 220 | 鋼絲繩直徑 | 28 | 最大提升速度(m/min) | 60 | 副卷揚機 | 單繩拉力(kN) | 75 | 鋼絲繩直徑 | 18 | 最大提升速度(m/min) | 50 | 鉆進參數 | 鉆孔直徑(帶套管)(mm) | 1600 | 鉆孔直徑(不帶套管 )(mm) | 2000 | 動力頭 | 動力頭型號 | KDK250 | 回轉扭矩(kN.m) | 250 | 回轉速度(r/min) | 8-30 | 甩土速度(r/min)選裝 | _ | 動力頭最大提升高度 | 7220 | 回轉中心到鉆孔中心距離 | 3402-4100 | 回轉中心到主機尾部距離 | 3430 | 鉆孔中心到鉆桅外側距離 | 1000 | 動力頭行程 | 5700 | 鉆桅傾斜度（向后/向前/左右）(°) | 15/5/4.5 | 主機 | 發動機 | 柴油發動機 | Cummins QSL9 | 額定功率(kW) | 221 | 發動機最大轉速 | 1850 | 液壓系統 | 最大液壓系統流量(L/min) | 2×288 | 最大液壓系統壓力 | 330 | 底盤 | 可伸縮下底盤 | JT70A | 履帶板寬度 | 800 | 底盤長度 | 5535 | 底盤寬度（縮進）(mm) | 3200 | 底盤寬度（伸出）(mm) | 4300 | 牽引力(kN) | 500 | 行走速度(km/h) | 1.5 |
