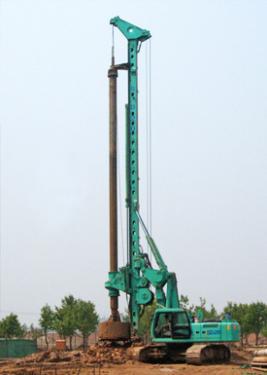

200旋挖鉆
信息來源：匿名 點擊量：1212 發表日期：2014-03-24
 旋挖鉆機是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等土層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用，旋挖鉆機的額定功率一般為125～450kW，動力輸出扭矩為120～400kN·m，最大成孔直徑可達1.5～4m，最大成孔深度為60～90m，可以滿足各類大型基礎施工的要求。
性能參數 > 底盤：采用特制的專用可擴展底盤，機動性強，提高整機的穩定性 > 動力配置：采用Cummins系列渦輪增壓中冷發動機，可靠性好
> 電控部分：采用派芬自動控制公司自動及手動調平系統
> 液壓系統：整機采用全液壓傳動系統，實現全功率負載適時控制
> 結構部分：采用三段式可折疊桅桿，可降低運輸狀態高度
> 鉆桿：具有摩阻式和自鎖式伸縮式鉆桿供選擇
> 鉆頭：可配套短螺旋鉆頭、普通鉆頭、撈沙鉆頭等 主要參數
主機型號 | 200C | 鉆塔 | 鉆塔有效高度 | 21570 | 主機重量（不含鉆具）(t) | 57 | 油缸加壓系統 | 加減壓油缸行程 | 5000 | 油缸加壓力(kN) | 200 | 油缸起拔力(kN) | 200 | 主卷揚機 | 單繩拉力(kN) | 200 | 鋼絲繩直徑 | 26 | 最大提升速度(m/min) | 60 | 副卷揚機 | 單繩拉力(kN) | 75 | 鋼絲繩直徑 | 18 | 最大提升速度(m/min) | 40 | 鉆進參數 | 鉆孔直徑(帶套管)(mm) | 1500 | 鉆孔直徑(不帶套管 )(mm) | 2000 | 動力頭 | 動力頭型號 | KDK200 | 回轉扭矩(kN.m) | 200 | 回轉速度(r/min) | 8-30 | 主機 | 發動機 | 柴油發動機 | Cummins C8.3 | 額定功率(kW) | 196 | 發動機最大轉速 | 1900 | 液壓系統 | 最大液壓系統流量(L/min) | 2×250 | 最大液壓系統壓力 | 350 | 底盤 | 可伸縮下底盤 | JT70B | 履帶板寬度 | 700 | 底盤長度 | 5400 | 底盤寬度（縮進）(mm) | 3150 | 底盤寬度（伸出）(mm) | 4300 | 牽引力(kN) | 430 | 行走速度(km/h) | 1.5 |
